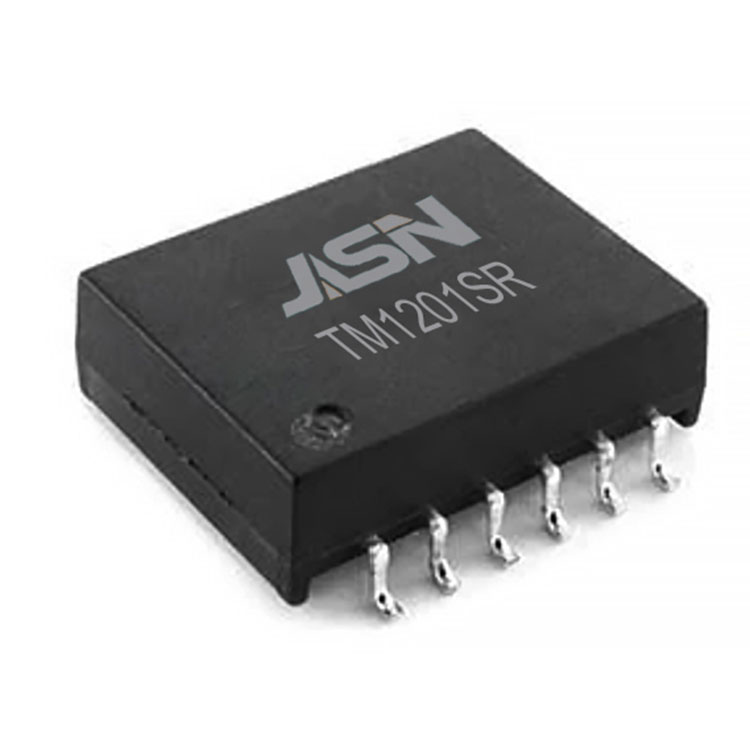

Dual Channel BMS Transformer

OCL-

150uH ~ 450uH။ @100KHz/0.1V (-40C မှ+125C)

Hi-Pot-

4300VDC 1mA 60Sec

အလှည့်နှုန်း-

1:1±2%

Leakage Inductance ::

0.5uH Max @100KHz/0.1V

DCR-

0.45ohm Max @Transformer ဘက်မှာ

0.85ohm Max.@CM choke ဘေးထွက်

ထည့်သွင်းမှု ဆုံးရှုံးမှု-

-0.25dB Max 4MHz

ပြန်အရှုံး-

-22dB အနည်းဆုံး @4MHz (Z out= 100Ω)

CMRR-

-35dB အနည်းဆုံး @1-200MHz

ဒီဇိုင်းတည်ဆောက်မှု

IEC62477-1၊IEC60664- 1.IEC62368-1 အလိုက် အားဖြည့် ကာရံ

1600VDC အထိ အလုပ်လုပ်သော ဗို့အား၊ Creepage အကွာအဝေး> 10mm၊ Clearance အကွာအဝေး> 14mm။

လေထုညစ်ညမ်းမှုဒီဂရီ Ⅱ၊ ပစ္စည်းအုပ်စု CTI Ⅰ; Overvoltage အမျိုးအစား Ⅲ၊ ပင်လယ်ရေမျက်နှာပြင်အထက် 2km အထိ။UL ဆိုင်းငံ့ထားသည်။
