Toroidal Inductor ဆိုတာ ဘာလဲ ၊ ဘာကြောင့် ခေတ်မီ အီလက်ထရွန်းနစ် မှာ အရေးကြီးသလဲ ။

Toroidal inductorsခေတ်မီအီလက်ထရွန်နစ်စနစ်များတွင် အထိရောက်ဆုံးနှင့် အသုံးများသော passive အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ ၎င်းတို့၏ထူးခြားသောလက်စွပ်ပုံသဏ္ဍာန် core ဒီဇိုင်းသည် သာလွန်ကောင်းမွန်သော သံလိုက်ထိန်းချုပ်မှု၊ လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချပေးပြီး သမားရိုးကျ inductors များထက် မြင့်မားသောစွမ်းအင်ထိရောက်မှုကို ပေးစွမ်းသည်။ ဤဆောင်းပါးတွင် toroidal inductor သည် မည်ကဲ့သို့လုပ်ဆောင်သည်၊ ၎င်းသည် လျှပ်စစ်ပစ္စည်းတွင် အဘယ်ကြောင့် မရှိမဖြစ်လိုအပ်သည်၊ နှင့် မတူညီသော အပလီကေးရှင်းများအတွက် မှန်ကန်သောအမျိုးအစားကို ရွေးချယ်နည်းကို ဤဆောင်းပါးတွင် စူးစမ်းလေ့လာထားသည်။ ၎င်းသည် အင်ဂျင်နီယာများ၊ ဝယ်သူများနှင့် ထုတ်ကုန်တီထွင်သူများက အသိဉာဏ်ဖြင့် ဆုံးဖြတ်ချက်များချရာတွင် ကူညီပေးရန်အတွက် ဘုံစိန်ခေါ်မှုများ၊ လက်တွေ့ကမ္ဘာအသုံးချမှုများနှင့် လက်တွေ့ကျသော ဒီဇိုင်းထည့်သွင်းစဉ်းစားမှုများကို မီးမောင်းထိုးပြပါသည်။

မာတိကာ

• 1. Toroidal Inductor အခြေခံများကို နားလည်ခြင်း။
• 2. Toroidal Inductor အလုပ်လုပ်ပုံ
• 3. သမားရိုးကျ Inductors များထက် အဓိက အားသာချက်များ
• 4. Core Materials နှင့် ၎င်းတို့၏ သက်ရောက်မှု
• 5. Real-World Applications
• 6. မှန်ကန်သော Toroidal Inductor ကိုရွေးချယ်နည်း
• 7. အဖြစ်များသော ပြဿနာများနှင့် ပြဿနာဖြေရှင်းခြင်း
• 8. Toroidal နှင့် အခြား Inductor အမျိုးအစားများ
• 9. အင်ဂျင်နီယာများအတွက် ဒီဇိုင်းထည့်သွင်းစဉ်းစားမှုများ
• 10. Inductor နည်းပညာတွင် အနာဂတ်ရေစီးကြောင်းများ
• 11. အမေးများသောမေးခွန်းများ
• 12. နိဂုံး
• 13. ထုတ်လုပ်သူ အချက်အလက်နှင့် ဆက်သွယ်ရန်

1. Toroidal Inductor အခြေခံများကို နားလည်ခြင်း။

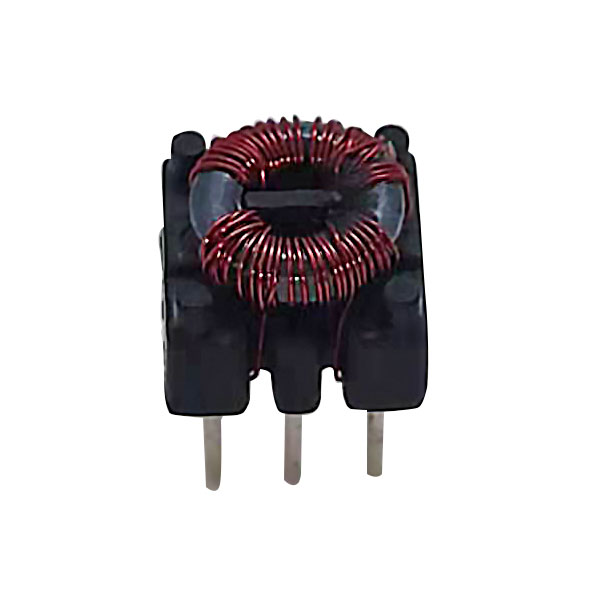

toroidal inductor သည် ဒိုးနပ် သို့မဟုတ် လက်စွပ် (toroid) ကဲ့သို့သော inductor အမျိုးအစားဖြစ်သည်။ ၎င်းတွင် ကြေးနီဝါယာကြိုးဖြင့် ပတ်ထားသော စက်ဝိုင်းသံလိုက်အူတိုင် ပါဝင်သည်။ လျှပ်စစ်စီးကြောင်းသည် ဝါယာကြိုးမှတဆင့် စီးဆင်းသောအခါ၊ သံလိုက်စက်ကွင်းသည် အူတိုင်အတွင်းမှ ထုတ်ပေးပြီး သံလိုက်ဓာတ်ပုံစံဖြင့် စွမ်းအင်ကို သိုလှောင်သည်။

ရိုးရာ solenoid inductors များနှင့်မတူဘဲ၊ toroidal ဒီဇိုင်းတစ်ခုရှိ သံလိုက်စက်ကွင်းသည် အူတိုင်အတွင်းတွင် ကြီးမားစွာ ချုပ်နှောင်ထားသည်။ ဤထူးခြားသောပိုင်ဆိုင်မှုသည် စွမ်းအင်ဆုံးရှုံးမှုနှင့် လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု (EMI) ကို သိသာထင်ရှားစွာ လျော့နည်းစေပြီး စွမ်းဆောင်ရည်မြင့်မားသော အီလက်ထရွန်နစ်ဆားကစ်များအတွက် စံပြဖြစ်သည်။

ရိုးရှင်းသောအသုံးအနှုန်းဖြင့်၊ toroidal inductor ကို အောက်ပါတို့အတွက် ဒီဇိုင်းထုတ်ထားသည်။

• စွမ်းအင်ကို သံလိုက်စက်ကွင်းတစ်ခုတွင် သိမ်းဆည်းပါ။
• လျှပ်စစ်ဆူညံသံကို စစ်ထုတ်ပါ။
• ဆားကစ်များအတွင်း လက်ရှိစီးဆင်းမှုကို တည်ငြိမ်အောင်ပြုလုပ်ပါ။

2. Toroidal Inductor အလုပ်လုပ်ပုံ

toroidal inductor ၏ လုပ်ဆောင်မှုနိယာမသည် လျှပ်စစ်သံလိုက် လျှပ်ကူးမှုအပေါ် အခြေခံသည်။ alternating current (AC) သည် coil မှတဆင့် စီးဆင်းသောအခါ toroidal core တွင် ပြောင်းလဲနေသော သံလိုက်စက်ကွင်းကို ထုတ်ပေးသည်။ ဤပြောင်းလဲနေသောအကွက်သည် inductance ဟုခေါ်သော ဆန့်ကျင်ဘက်ဗို့အားကို ဖြစ်ပေါ်စေသည်။

core ၏အပိတ်အဝိုင်းပုံသဏ္ဍာန်သည် ပစ္စည်းအတွင်းတွင် သံလိုက်အတက်အကျများရှိနေကြောင်း သေချာစေပြီး ယိုစိမ့်မှုကို လျှော့ချကာ ထိရောက်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။

အဓိက လုပ်ဆောင်ရမည့် အဆင့်များ ပါဝင်သည်-

1. ရေစီးကြောင်းသည် အကွေ့အကောက်များမှတဆင့် စီးဆင်းသည်။
2. သံလိုက်စက်ကွင်းသည် တိုရွိုက်အတွင်း၌ ဖြစ်ပေါ်သည်။
3. စွမ်းအင်ကို သံလိုက်ဓာတ်တွင် သိမ်းဆည်းထားသည်။
4. လက်ရှိပြောင်းလဲမှုကို ဆန့်ကျင်ခြင်းသည် circuit အပြုအမူကို တည်ငြိမ်စေသည်။

ဤထိန်းချုပ်ထားသော စွမ်းအင်သိုလှောင်မှုနှင့် ထုတ်လွှတ်မှုသည် ပါဝါထိန်းချုပ်မှုစနစ်များတွင် toroidal inductors မရှိမဖြစ်ဖြစ်စေသည်။

3. သမားရိုးကျ Inductors များထက် အဓိက အားသာချက်များ

Toroidal inductors များသည် ၎င်းတို့၏ သာလွန်သော လျှပ်စစ်နှင့် ရုပ်ပိုင်းဆိုင်ရာ ဂုဏ်သတ္တိများကြောင့် လုပ်ငန်းများစွာတွင် နှစ်သက်ကြသည်။ အောက်ဖော်ပြပါ အဓိကအားသာချက်များမှာ-

• မြင့်မားသော စွမ်းဆောင်ရည်-ယိုစိမ့်မှုအနည်းငယ်ကြောင့် စွမ်းအင်ဆုံးရှုံးမှုကို လျှော့ချပေးသည်။
• လျှပ်စစ်သံလိုက်ဝင်ရောက်မှုနည်းသံလိုက်စက်ကွင်းသည် အူတိုင်အတွင်း ပါရှိသည်။
• ကျစ်လစ်သော ဒီဇိုင်းသေးငယ်သောရုပ်ပိုင်းဆိုင်ရာအရွယ်အစားတွင် inductance မြင့်မားသည်။
• ပိုမိုကောင်းမွန်သော အပူပိုင်းစွမ်းဆောင်ရည်-ဝန်အောက်အပူထုတ်ပေးခြင်း။
• ခိုင်မာသော သံလိုက်ချိတ်ဆက်မှု-အကွေ့အကောက်များကြား ထိရောက်သော စွမ်းအင်လွှဲပြောင်းမှု။

ဤအားသာချက်များသည် ပါဝါထောက်ပံ့မှု၊ အသံပစ္စည်းများနှင့် စက်မှုအီလက်ထရွန်းနစ်ပစ္စည်းများတွင် တိုရွိုက်လျှပ်ကူးကိရိယာများကို အထူးအသုံးဝင်စေသည်။

4. Core Materials နှင့် ၎င်းတို့၏ သက်ရောက်မှု

toroidal inductor ၏ စွမ်းဆောင်ရည်သည် ၎င်း၏ core material ပေါ်တွင် များစွာမူတည်ပါသည်။ မတူညီသောပစ္စည်းများသည် မတူညီသော သံလိုက်ဂုဏ်သတ္တိများနှင့် ကြိမ်နှုန်းတုံ့ပြန်မှုများကို ပေးဆောင်သည်။

5. Real-World Applications

Toroidal inductors များသည် ၎င်းတို့၏ ထိရောက်မှုနှင့် ယုံကြည်စိတ်ချရမှုတို့ကြောင့် လုပ်ငန်းအများအပြားတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။

• ခလုတ်မုဒ်ပါဝါထောက်ပံ့မှုများ (SMPS)
• အသံချဲ့စက်များနှင့် အချက်ပြစစ်ထုတ်ခြင်းများ
• ဆက်သွယ်ရေးပစ္စည်း
• လျှပ်စစ်ကား ပါဝါစနစ်များ
• ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် အင်ဗာတာများ (နေရောင်ခြည်နှင့် လေ)
• စက်မှုအလိုအလျောက်စနစ်များ

ဤအပလီကေးရှင်းတစ်ခုစီတွင်၊ EMI ကိုလျှော့ချရန်နှင့် စွမ်းအင်ထိရောက်မှုမြှင့်တင်နိုင်မှုသည် စနစ်တည်ငြိမ်မှုနှင့် စွမ်းဆောင်ရည်အတွက် အရေးပါသောအခန်းကဏ္ဍမှပါဝင်သည်။

6. မှန်ကန်သော Toroidal Inductor ကိုရွေးချယ်နည်း

မှန်ကန်သော toroidal inductor ကို ရွေးချယ်ရာတွင် လျှပ်စစ်နှင့် စက်ပိုင်းဆိုင်ရာ ဘောင်များကို ဂရုတစိုက် ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။

အဓိကရွေးချယ်သည့်အချက်များ ပါဝင်သည်-

• Inductance တန်ဖိုး-ပတ်လမ်းလိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။
• လက်ရှိ အဆင့်သတ်မှတ်ချက်-အထွတ်အထိပ်နှင့် ဆက်တိုက်လျှပ်စီးကြောင်းကို ကိုင်တွယ်သင့်သည်။
• အဓိကပစ္စည်း-ကြိမ်နှုန်းနှင့် ထိရောက်မှု လိုအပ်ချက်များအပေါ် အခြေခံသည်။
• DC ခုခံမှု-ခံနိုင်ရည်နည်းပါးခြင်းက စွမ်းဆောင်ရည်ကို တိုးတက်စေသည်။
• လည်ပတ်မှုအကြိမ်ရေ-စနစ်ဒီဇိုင်းနှင့် ကိုက်ညီရမည်။

အင်ဂျင်နီယာများသည် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော circuit ဒီဇိုင်းအတွက် အစိတ်အပိုင်းများကို ရွေးချယ်သည့်အခါ အရွယ်အစား၊ ကုန်ကျစရိတ်နှင့် စွမ်းဆောင်ရည်ကို ချိန်ညှိပေးလေ့ရှိသည်။

7. အဖြစ်များသော ပြဿနာများနှင့် ပြဿနာဖြေရှင်းခြင်း

၎င်းတို့၏ ယုံကြည်စိတ်ချရသော်လည်း၊ toroidal inductors သည် အချို့သော လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ စိန်ခေါ်မှုများနှင့် ရင်ဆိုင်ရနိုင်သည်။

• ရွှဲရွှဲ-လက်ရှိ core ကန့်သတ်ချက်များထက်ကျော်လွန်သောအခါ ဖြစ်ပေါ်သည်။
• အပူလွန်ကဲခြင်း-ရေစီးအား အလွန်အကျွံ သို့မဟုတ် လေဝင်လေထွက်မကောင်းခြင်းကြောင့် ဖြစ်ပေါ်လာသည်။
• ဆူညံသံပြဿနာများ-မသင့်လျော်သော အကွေ့အကောက်များ သို့မဟုတ် အကာအရံများကြောင့် ဖြစ်တတ်သည်။
• စက်ပိုင်းဆိုင်ရာ ဖိအား-တပ်ဆင်နေစဉ်အတွင်း အကွေ့အကောက်များ ပျက်စီးနိုင်သည်။

သင့်လျော်သော ဒီဇိုင်းနှင့် အပူပိုင်း စီမံခန့်ခွဲမှုသည် ဤပြဿနာများကို သိသိသာသာ လျှော့ချနိုင်သည်။

8. Toroidal နှင့် အခြား Inductor အမျိုးအစားများ

9. အင်ဂျင်နီယာများအတွက် ဒီဇိုင်းထည့်သွင်းစဉ်းစားမှုများ

toroidal inductors များကို အီလက်ထရွန်နစ်စနစ်များတွင် ပေါင်းစပ်သောအခါ၊ အင်ဂျင်နီယာများသည် ဒီဇိုင်းမျိုးစုံကို ထည့်သွင်းစဉ်းစားရမည်-

• Winding density နှင့် insulation အရည်အသွေး
• အပူပျံ့စေသောလမ်းကြောင်းများ
• သံလိုက်ဓာတ် ပြည့်ဝမှု အဆင့်များ
• EMI coupling ကိုလျှော့ချရန် PCB အပြင်အဆင်
• စက်တပ်ဆင်ခြင်း တည်ငြိမ်မှု

ကောင်းမွန်စွာ ဒီဇိုင်းထုတ်ထားသော စနစ်သည် ရေရှည်ယုံကြည်စိတ်ချရမှုနှင့် အကောင်းဆုံးလျှပ်စစ်စွမ်းဆောင်မှုကို သေချာစေသည်။

10. Inductor နည်းပညာတွင် အနာဂတ်ရေစီးကြောင်းများ

ကျစ်လစ်ပြီး ထိရောက်မှုမြင့်မားသော အီလက်ထရွန်နစ်စနစ်များအတွက် လိုအပ်ချက်သည် လျှပ်ကူးတာနည်းပညာတွင် ဆန်းသစ်တီထွင်မှုကို ဆက်လက်တွန်းအားပေးလျက်ရှိသည်။ အနာဂတ်တိုးတက်မှုများ ပါဝင်သည်-

• အလွန်နိမ့်သောဆုံးရှုံးမှုစွမ်းဆောင်ရည်အတွက် အဆင့်မြင့် nanocrystalline ပစ္စည်းများ
• အသေးစား ကြိမ်နှုန်းမြင့် toroidal ဒီဇိုင်းများ
• စမတ်ပါဝါ module များနှင့်ပေါင်းစပ်ခြင်း။
• ပိုမိုကောင်းမွန်သော အပူဒဏ်ခံနိုင်သော အကွေ့အကောက်ပစ္စည်းများ

ဤတိုးတက်မှုများသည် လျှပ်စစ်ရွေ့လျားနိုင်မှု၊ စမတ်ဂရစ်များနှင့် AI မောင်းနှင်သည့် စက်မှုလုပ်ငန်းစနစ်များကဲ့သို့သော မျိုးဆက်သစ်အပလီကေးရှင်းများကို ပံ့ပိုးပေးမည်ဖြစ်သည်။

11. အမေးများသောမေးခွန်းများ

Q1- toroidal inductors များကို အဘယ်အရာက ပိုမိုထိရောက်စေသနည်း။
၎င်းတို့၏ ကွင်းပိတ်သံလိုက်ဒီဇိုင်းသည် flux ယိုစိမ့်မှုကို လျော့နည်းစေပြီး စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေသည်။

Q2: toroidal inductors များကို ကြိမ်နှုန်းမြင့် ဆားကစ်များတွင် သုံးနိုင်ပါသလား။
အထူးသဖြင့် ferrite သို့မဟုတ် nanocrystalline cores ကိုအသုံးပြုသောအခါ။

Q3- toroidal inductors စျေးကြီးလား။
၎င်းတို့သည် အခြေခံ inductors များထက် အနည်းငယ်ပို၍ ကုန်ကျနိုင်သော်လည်း ပိုမိုကောင်းမွန်သော စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို ပေးဆောင်ပါသည်။

Q4: ဘယ်စက်မှုလုပ်ငန်းက toroidal inductors ကို အများဆုံးအသုံးပြုလဲ။
လျှပ်စစ်ဓာတ်အား၊ မော်တော်ကား၊ တယ်လီကွန်းနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ကဏ္ဍများ။

Q5- toroidal inductors တွင် ဆူညံသံကို မည်သို့လျှော့ချနိုင်မည်နည်း။
မှန်ကန်သော အကွေ့အကောက်နည်းပညာများ၊ အကာအရံများနှင့် မှန်ကန်သော ပစ္စည်းရွေးချယ်မှုတို့က ဆူညံသံများကို လျှော့ချပေးသည်။

12. နိဂုံး

Toroidal inductors များသည် ခေတ်မီအီလက်ထရွန်းနစ်ပစ္စည်းများတွင် အရေးပါသော အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး လိုက်ဖက်ညီမှုမရှိသော ထိရောက်မှု၊ ကျစ်လစ်မှုနှင့် လျှပ်စစ်သံလိုက်စွမ်းဆောင်ရည်တို့ကို ပေးဆောင်သည်။ ၎င်းတို့၏ လက်ရှိ တည်ငြိမ်စေရန်နှင့် အနှောင့်အယှက်များကို လျှော့ချနိုင်မှုသည် စားသုံးသူ အီလက်ထရွန်းနစ်မှ အဆင့်မြင့် စက်မှုလုပ်ငန်းစနစ်များအထိ အရာအားလုံးအတွက် မရှိမဖြစ်လိုအပ်သည်။ ၎င်းတို့၏ဖွဲ့စည်းပုံ၊ လုပ်ငန်းအခြေခံမူများနှင့် ရွေးချယ်မှုစံနှုန်းများကို နားလည်ခြင်းဖြင့် အင်ဂျင်နီယာများနှင့် ဝယ်ယူသူများသည် စနစ်စွမ်းဆောင်ရည်ကို ထိထိရောက်ရောက် ပိုမိုကောင်းမွန်အောင် လုပ်ဆောင်နိုင်စေပါသည်။
