Solar Inverter Inductor သည် ခေတ်မီ PV စနစ်များတွင် စွမ်းဆောင်ရည်၊ တည်ငြိမ်မှုနှင့် သက်တမ်းကို မည်သို့တိုးတက်စေသနည်း။

A ဆိုလာr အင်ဗာတာ inductorphotovoltaic (PV) အင်ဗာတာစနစ်များအတွင်းရှိ အရေးကြီးဆုံး သံလိုက်အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ ၎င်းသည် ပြောင်းလဲခြင်းစွမ်းဆောင်ရည်၊ ဟာမိုနစ်ပုံပျက်ခြင်း၊ အပူစွမ်းဆောင်ရည်နှင့် ရေရှည်ယုံကြည်မှုကို တိုက်ရိုက်သက်ရောက်သည်။ ထိရောက်မှုစံချိန်စံညွှန်းများ ပိုမိုတင်းကြပ်လာသည့်အခါ ခေတ်မီပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်အသုံးချပရိုဂရမ်များတွင် မှန်ကန်သော inductor ဒီဇိုင်းကို ရွေးချယ်ခြင်းသည် စနစ်တစ်ခုလုံး၏စွမ်းဆောင်ရည်ကို သိသိသာသာတိုးတက်စေပါသည်။

ဤအသေးစိတ်လမ်းညွှန်ချက်သည် ဆိုလာအင်ဗာတာ အင်ဒိုက်တာများ အလုပ်လုပ်ပုံ၊ ကြိမ်နှုန်းမြင့်သော ပြောင်းလဲမှုပတ်ဝန်းကျင်တွင် အဘယ်ကြောင့် အရေးကြီးကြောင်း၊ ပစ္စည်းများနှင့် ဒီဇိုင်းပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည်ကို မည်ကဲ့သို့ အကျိုးသက်ရောက်ပုံနှင့် ထုတ်လုပ်သူကဲ့သို့သော ထုတ်လုပ်သူအား မည်ကဲ့သို့ အရေးပါပုံ၊JASNနေရောင်ခြည်သုံး အသုံးချမှုများအတွက် အဆင့်မြင့်သံလိုက်ဖြေရှင်းနည်းများကို ပေးပို့ပါ။

မာတိကာ

• 1. Solar Inverter Inductor ဆိုတာ ဘာလဲ ။
• 2. ခေတ်မီ PV စနစ်များတွင် အဘယ်ကြောင့် မရှိမဖြစ်လိုအပ်သနည်း။
• 3. နေရောင်ခြည်စွမ်းအင်သုံး အင်ဗာတာများတွင် အလုပ်လုပ်သည့်အခြေခံမူ
• 4. အဓိက ဒီဇိုင်း သတ်မှတ်ချက်များနှင့် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ
• 5. Core Materials နှင့် Efficiency အပေါ် ၎င်းတို့၏ သက်ရောက်မှု
• 6. အပူစီမံခန့်ခွဲမှုနှင့် ယုံကြည်စိတ်ချရမှု
• 7. စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် အက်ပ်လီကေးရှင်းအခြေအနေများ
• 8. မှန်ကန်သော Solar Inverter Inductor ကို ဘယ်လိုရွေးချယ်မလဲ။
• 9. ဘုံစိန်ခေါ်မှုများနှင့် ဖြေရှင်းချက်များ
• 10. FAQ

1. Solar Inverter Inductor ဆိုတာ ဘာလဲ ။

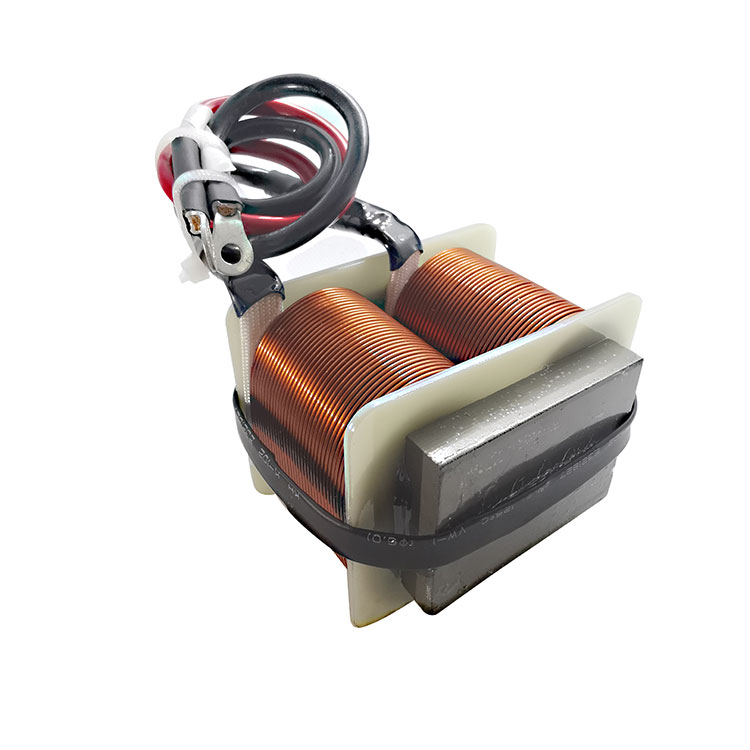

နေရောင်ခြည်စွမ်းအင်သုံး အင်ဗာတာ လျှပ်ကူးတာသည် သံလိုက်စက်ကွင်းတစ်ခုအတွင်း လျှပ်စစ်စွမ်းအင်ကို သိုလှောင်ကာ ကူးပြောင်းခြင်းလုပ်ငန်းဆောင်တာအတွင်း ထိန်းချုပ်သည့်ပုံစံဖြင့် ထုတ်လွှတ်ရန် ဒီဇိုင်းထုတ်ထားသည့် passive သံလိုက်အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းကို photovoltaic စနစ်များအတွင်း DC-DC boost converters များနှင့် DC-AC အင်ဗာတာ အဆင့်များတွင် အသုံးများသည်။

ရိုးရိုးရှင်းရှင်းပြောရရင်၊ inductor ဟာ လက်ရှိစီးဆင်းမှုကို ချောမွေ့စေပြီး လှိုင်းဂယက်ကို တားဆီးပေးပြီး လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု (EMI) ကို လျှော့ချပေးပါတယ်။ ၎င်းမရှိပါက နေရောင်ခြည်စွမ်းအင်သုံး အင်ဗာတာများသည် မတည်မငြိမ်ထွက်ရှိမှု၊ အလွန်အကျွံသဟဇာတဖြစ်မှုနှင့် ထိရောက်မှုဆုံးရှုံးမှုတို့ကို တွေ့ကြုံခံစားရမည်ဖြစ်သည်။

• အလှည့်အပြောင်းကာလတွင် စွမ်းအင်သိုလှောင်မှု
• လက်ရှိ လှိုင်းလုံးများ လျော့ပါးလာသည်။
• Harmonic စစ်ထုတ်ခြင်း။
• လှိုင်းပုံစံအရည်အသွေးကို မြှင့်တင်ထားသည်။
• စနစ်တည်ငြိမ်မှုကို မြှင့်တင်ပေးသည်။

2. ခေတ်မီ PV စနစ်များတွင် အဘယ်ကြောင့် မရှိမဖြစ်လိုအပ်သနည်း။

ဆိုလာစွမ်းအင်စနစ်များသည် ပြောင်းလဲနိုင်သော နေရောင်အခြေအနေအောက်တွင် လည်ပတ်နေသောကြောင့် ဗို့အားနှင့် လက်ရှိအဆက်မပြတ်ပြောင်းလဲနေခြင်းကို ဆိုလိုသည်။ အင်ဗာတာသည် ဤပြောင်းလဲနိုင်သော DC ပါဝါအား ဂရစ်စံချိန်စံညွှန်းများနှင့် ကိုက်ညီသော တည်ငြိမ်သော AC အထွက်ပေါက်အဖြစ်သို့ ပြောင်းလဲရပါမည်။

ဆိုလာ အင်ဗာတာ inductor သည် အရေးကြီးသော အခန်းကဏ္ဍမှ ပါဝင်သည်-

1. လိုအပ်သောဘတ်စ်ကားအဆင့်သို့နိမ့်သော DC ဗို့အားမြှင့်တင်ခြင်း။
2. စဉ်ဆက်မပြတ် လက်ရှိမုဒ် (CCM) ကို ထိန်းသိမ်းခြင်း
3. ဇယားကွက် ဟာမိုနီစည်းမျဉ်းများ စည်းဝေးခြင်း။
4. အစိတ်အပိုင်းများကို ရေရှည်ယုံကြည်စိတ်ချရမှုရှိစေရန်

ကမ္ဘာလုံးဆိုင်ရာ ပြန်လည်ပြည့်ဖြိုးမြဲမွေးစားမှု တိုးလာသည်နှင့်အမျှ၊ စွမ်းဆောင်ရည်မြင့် သံလိုက်အစိတ်အပိုင်းများသည် ရွေးချယ်စရာမရှိတော့ပါ—၎င်းတို့သည် ယှဉ်ပြိုင်နိုင်သော ဆိုလာအင်ဗာတာဒီဇိုင်းအတွက် မဖြစ်မနေလိုအပ်ပါသည်။

3. နေရောင်ခြည်စွမ်းအင်သုံး အင်ဗာတာများတွင် အလုပ်လုပ်သည့်အခြေခံမူ

ပုံမှန် PV အင်ဗာတာ topology တွင်၊ inductor သည် ကြိမ်နှုန်းမြင့်သော switching circuits များအတွင်း လုပ်ဆောင်သည်။ ပါဝါခလုတ်ကို ဖွင့်သောအခါ၊ စွမ်းအင်ကို သံလိုက်အူတိုင်တွင် သိမ်းဆည်းထားသည်။ ခလုတ်ကို ပိတ်သောအခါ၊ သိမ်းဆည်းထားသော စွမ်းအင်ကို ဝန်ထံ လွှဲပြောင်းပေးသည်။

စွမ်းအင်သိုလှောင်မှု ဖော်မြူလာ-

E = 1/2 × L × I²

ဘယ်မှာလဲ-

• L = Inductance
• ငါ = လက်ရှိ

ဤစက်ဝန်းသိုလှောင်မှုနှင့် ထုတ်လွှတ်မှုလုပ်ငန်းစဉ်သည် ထိရောက်သော DC-AC ပြောင်းလဲခြင်းအတွက် အခြေခံအချက်ဖြစ်သည့် ဗို့အားထိန်းညှိမှုနှင့် လှိုင်းလျှပ်စီးကြောင်းများကို နှိမ်နှင်းနိုင်စေပါသည်။

4. အဓိက ဒီဇိုင်း သတ်မှတ်ချက်များနှင့် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

5. Core Materials နှင့် Efficiency အပေါ် ၎င်းတို့၏ သက်ရောက်မှု

Core material ရွေးချယ်မှုသည် ဆိုလာ အင်ဗာတာ inductors များ၏ စွမ်းဆောင်ရည်ကို တိုက်ရိုက် လွှမ်းမိုးပါသည်။

Ferrite Core

• ကြိမ်နှုန်းမြင့်သော core နိမ့်ကျခြင်း။
• ကျစ်လစ်သော အင်ဗာတာ ဒီဇိုင်းများအတွက် စံပြဖြစ်သည်။

Powdered Iron Core

• ပိုမိုမြင့်မားသော saturation flux သိပ်သည်းဆ
• မြင့်မားသောလက်ရှိ applications များအတွက်သင့်လျော်သည်။

Nanocrystalline Core

• အလွန်နိမ့်သော core ဆုံးရှုံးမှု
• မြင့်မားသော permeability
• အလွန်ကောင်းမွန်သောအပူတည်ငြိမ်မှု

အဆင့်မြင့် ထုတ်လုပ်သူတွေ ကြိုက်တယ်။JASNကြေးနီနှင့် core ဆုံးရှုံးမှုများကို လျှော့ချရန် အကောင်းဆုံး သံလိုက်ဒီဇိုင်းကို အာရုံစိုက်ကာ အင်ဗာတာ၏ စွမ်းဆောင်ရည်ကို 98% ထက် ကျော်လွန်စေသည်။

6. အပူစီမံခန့်ခွဲမှုနှင့် ယုံကြည်စိတ်ချရမှု

ဆိုလာအင်ဗာတာများသည် ကြမ်းတမ်းသော ပြင်ပပတ်ဝန်းကျင်တွင် မကြာခဏ လည်ပတ်ကြသည်။ မြင့်မားသောအပူချိန်များသည် insulation ပြိုကွဲမှုကိုမြန်စေပြီး သက်တမ်းကိုလျှော့ချပေးသည်။

ထိရောက်သော အပူနည်းဗျူဟာများ ပါဝင်သည်-

• နိမ့်သော DCR အကွေ့အကောက်ဒီဇိုင်း
• မြင့်မားသောအပူချိန် insulation ပစ္စည်းများ
• ပိုကောင်းအောင်ပြုလုပ်ထားသော core geometry
• အစိုဓာတ်ကိုကာကွယ်ရန် encapsulation

သင့်လျော်သောအပူဒီဇိုင်းသည် PV module များ၏သက်တမ်းနှင့်ကိုက်ညီသောလုပ်ငန်းလည်ပတ်မှုယုံကြည်စိတ်ချရမှုကို 10-20 နှစ်သေချာစေသည်။

7. စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် အက်ပ်လီကေးရှင်းအခြေအနေများ

ဆိုလာ အင်ဗာတာ inductors ကို အောက်ပါတို့တွင် အသုံးပြုသည်။

• လူနေအိမ်ခေါင်မိုးပေါ် အင်ဗာတာများ
• လုပ်ငန်းသုံး ကြိုးတန်း အင်ဗာတာများ
• အသုံးဝင်ပုံ-ဗဟိုအင်ဗာတာများ
• ပေါင်းစပ်စွမ်းအင်သိုလှောင်မှုစနစ်များ
• Off-Grid ဆိုလာစနစ်များ

စိတ်ကြိုက်ရွေးချယ်စရာများ ပါဝင်နိုင်သည်-

• စိတ်ကြိုက် inductance တန်ဖိုးများ
• အထူးအခြေခံပစ္စည်းများ
• လက်ရှိ အကွေ့အကောက်များသော အဆောက်အဦများ
• ကျစ်လစ်သောစက်မှုအတိုင်းအတာ

8. မှန်ကန်သော Solar Inverter Inductor ကို ဘယ်လိုရွေးချယ်မလဲ။

အဆင့်ဆင့်ရွေးချယ်ရေးလမ်းညွှန်-

1. လည်ပတ်မှုအကြိမ်ရေကို သတ်မှတ်ပါ။
2. လိုအပ်သော inductance ကိုတွက်ချက်ပါ။
3. အများဆုံး လက်ရှိနှင့် လှိုင်းဒဏ်ခံနိုင်ရည်ကို ခွဲခြားသတ်မှတ်ပါ။
4. အပူအခြေအနေများကိုအကဲဖြတ်ပါ။
5. saturation margin ကို စစ်ဆေးပါ။
6. EMI စံနှုန်းများနှင့်အညီ စစ်ဆေးပါ။

အတွေ့အကြုံရှိသော သံလိုက်ဖြေရှင်းချက်ပံ့ပိုးပေးသူများနှင့် လုပ်ဆောင်ခြင်းဖြင့် အကောင်းဆုံးသော ဒီဇိုင်းပေါင်းစပ်မှုကို သေချာစေသည်။

9. ဘုံစိန်ခေါ်မှုများနှင့် ဖြေရှင်းချက်များ

10. FAQ

Q1- Inductor မှာ saturated ဖြစ်ရင် ဘာဖြစ်မလဲ။

Saturation သည် inductance ကို သိသိသာသာ ကျဆင်းစေပြီး လက်ရှိ spikes များ၊ အပူလွန်ကဲခြင်းနှင့် အလားအလာရှိသော အင်ဗာတာ ချို့ယွင်းမှုတို့ကို ဖြစ်စေသည်။

Q2- နေရောင်ခြည်စွမ်းအင်သုံး အင်ဗာတာအက်ပလီကေးရှင်းများအတွက် standard inductor ကိုသုံးနိုင်ပါသလား။

မထောက်ခံပါ။ ဆိုလာ အင်ဗာတာ လျှပ်ကူးပစ္စည်းသည် မြင့်မားသော လက်ရှိ၊ ကြိမ်နှုန်းမြင့်သော၊ နှင့် ကြမ်းတမ်းသော ပတ်ဝန်းကျင်များကို ကိုင်တွယ်ရပါမည်။

Q3- inductance တန်ဖိုးက ripple ကို ဘယ်လိုအကျိုးသက်ရောက်သလဲ။

မြင့်မားသော inductance သည် ripple current ကိုလျှော့ချပေးသော်လည်း အရွယ်အစားနှင့် ကုန်ကျစရိတ်ကို တိုးစေသည်။ အကောင်းဆုံးလက်ကျန်လိုအပ်သည်။

Q4- ပုံမှန်ထိရောက်မှုသက်ရောက်မှုကဘာလဲ။

သင့်လျော်သော သံလိုက်ဒီဇိုင်းသည် အလုံးစုံ အင်ဗာတာ စွမ်းဆောင်ရည်ကို 1-3% မြှင့်တင်ပေးနိုင်ပြီး အသုံးဝင်မှုအတိုင်းအတာတွင် အရေးပါပါသည်။

နိဂုံး

ဆိုလာ အင်ဗာတာ လျှပ်ကူးတာသည် passive အစိတ်အပိုင်းတစ်ခုထက် များစွာပိုသည်—၎င်းသည် ခေတ်သစ် photovoltaic စနစ်များတွင် စွမ်းဆောင်ရည် သတ်မှတ်သည့် ဒြပ်စင်ဖြစ်သည်။ ထိရောက်မှုနှင့် လှိုင်းပုတ်ခြင်းကို ဖိနှိပ်ခြင်းမှ အပူယုံကြည်စိတ်ချရမှုနှင့် ဇယားကွက်လိုက်နာမှုအထိ၊ ၎င်း၏ဒီဇိုင်းသည် စနစ်အောင်မြင်မှုကို တိုက်ရိုက်သက်ရောက်မှုရှိသည်။

အတွေ့အကြုံရှိသော ထုတ်လုပ်သူများနှင့် ပူးပေါင်းဆောင်ရွက်ခြင်းJASNတိကျသောအင်ဂျင်နီယာ၊ အကောင်းဆုံးသံလိုက်ပစ္စည်းများနှင့် သင့်အင်ဗာတာလိုအပ်ချက်များနှင့်အံဝင်ခွင်ကျဖြစ်စေသော စိတ်ကြိုက်ဖြေရှင်းချက်များအား သေချာစေသည်။

အကယ်၍ သင်သည် မျိုးဆက်သစ် ဆိုလာအင်ဗာတာများကို ဒီဇိုင်းဆွဲပြီး စွမ်းဆောင်ရည်မြင့် သံလိုက်အစိတ်အပိုင်းများ လိုအပ်ပါက၊ကြှနျုပျတို့ကိုဆကျသှယျရနျယနေ့တွင် သင့်ပရောဂျက်လိုအပ်ချက်များကို ဆွေးနွေးပြီး အဆင့်မြင့် ဆိုလာအင်ဗာတာ အင်ဒိုက်တာများသည် သင့်စနစ်၏စွမ်းဆောင်ရည်ကို မြှင့်တင်နိုင်ပုံကို ရှာဖွေပါ။
